防火墙、上网行为管理如何实现双机热备?

为了保障网络的100%畅通,有些情况下需要用两台WSG设备来实现双机热备,一旦主服务器故障,几秒钟网络就会切换到备份机上,从而实现保证流量业务不中断,主备机无缝切换。在本文中,我将介绍如何用两台WSG上网行为管理来实现双机热备。

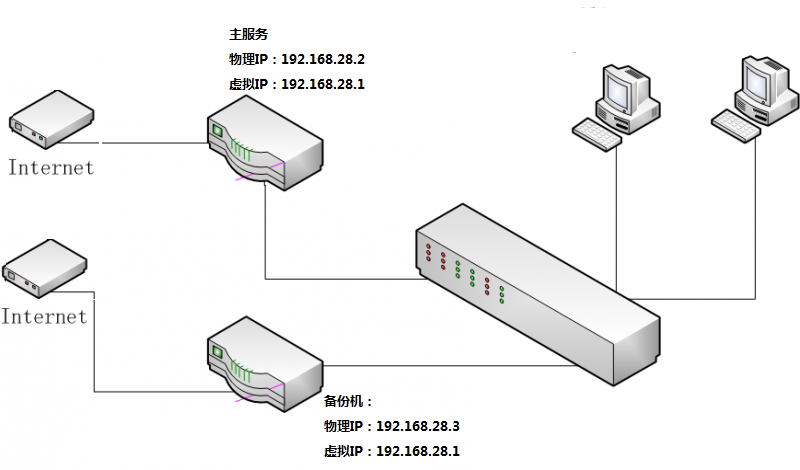

1. 首先是网络拓扑图

如图:


分别用两台WSG,一台是主设备,一台是备份机,两台设备都单独连接一条外网线路。

2. 配置主设备

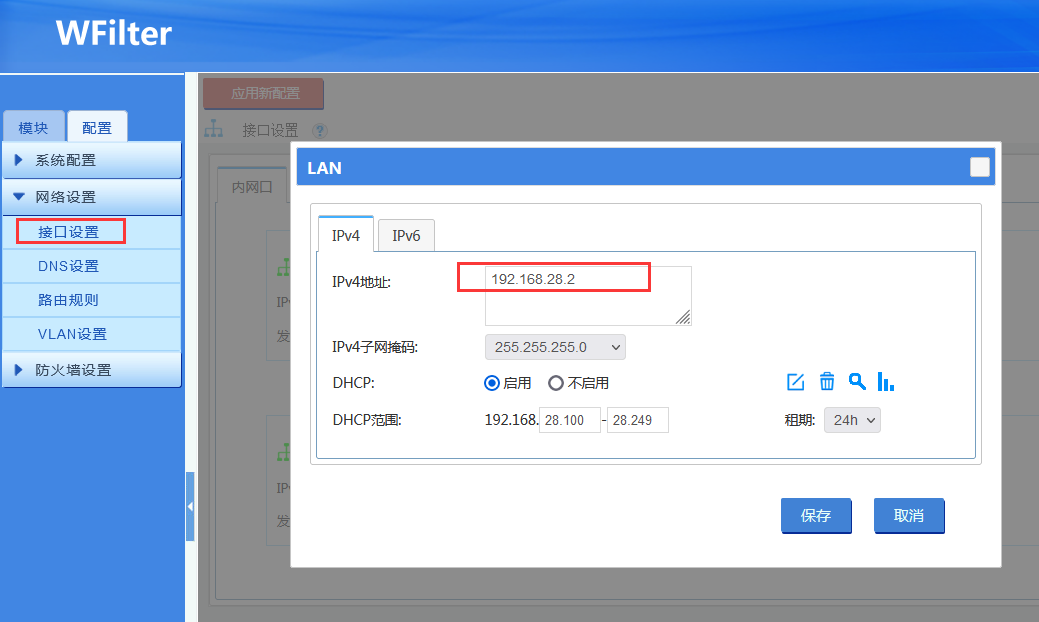

先配置主设备。在本文中,我们的内网网段是192.168.28.0/24,内网终端的网关地址都指向192.168.28.1。由于我们要把192.168.28.1设置为双机热备的虚拟IP,所以主设备和备份机的物理IP并不能设置成192.168.28.1。如下图,我把主设备的内网口物理IP设置为192.168.28.2。

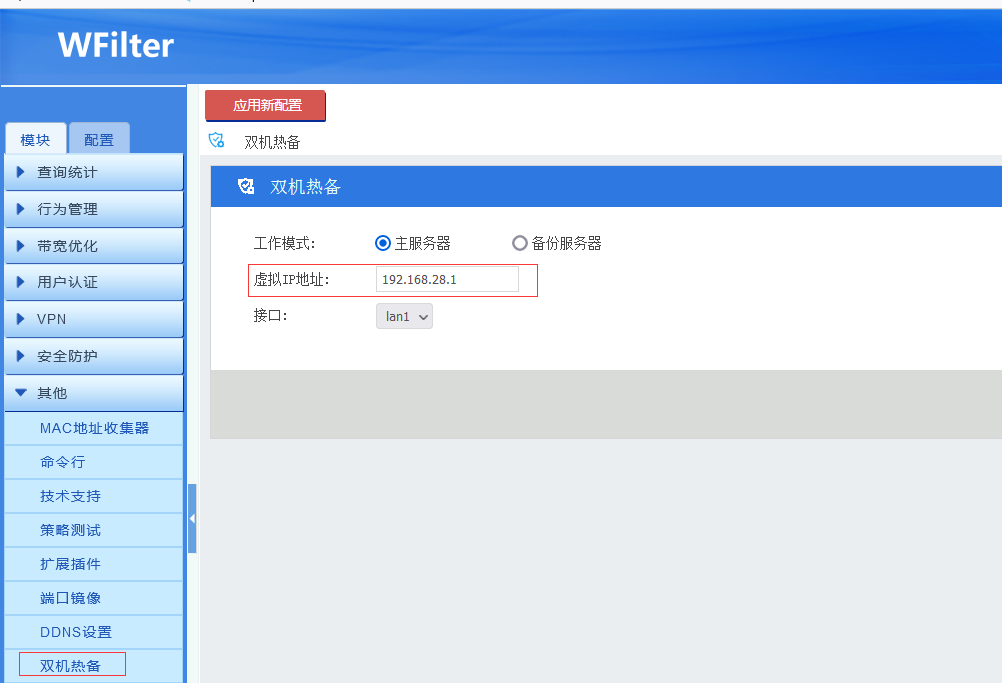

在模块-其他-双机热备中,把主设备的工作模式设置为“主服务器”,并且设置虚拟IP地址为“192.168.28.1”。



3. 配置备份机

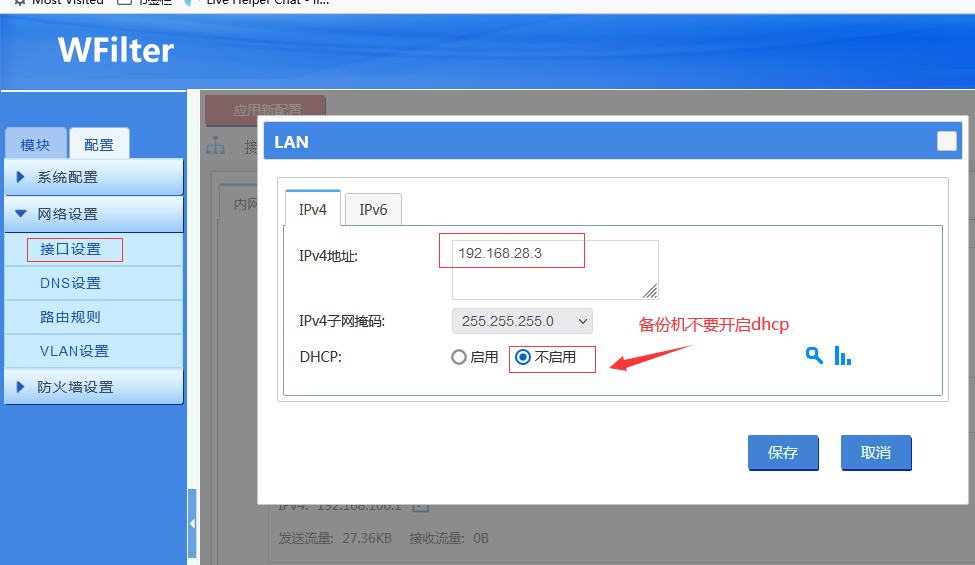

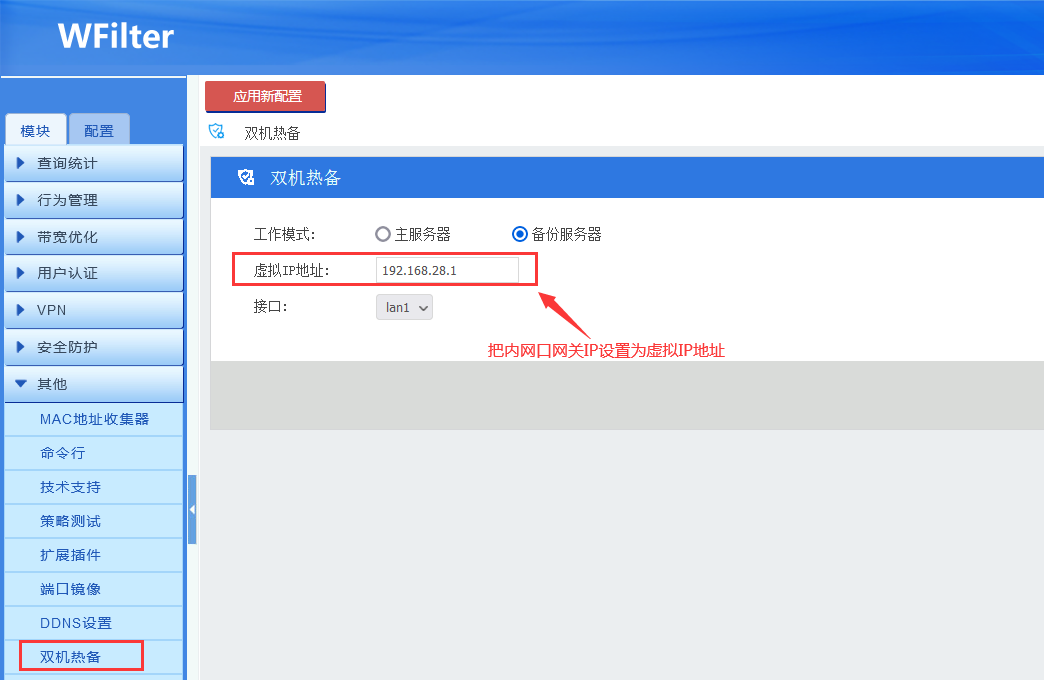

再来配置备份机。如下图,我把备份机的内网口物理IP设置为192.168.28.3,工作模式设置为“备份服务器”,也采用192.168.28.1的虚拟IP地址。



4. 实际测试效果

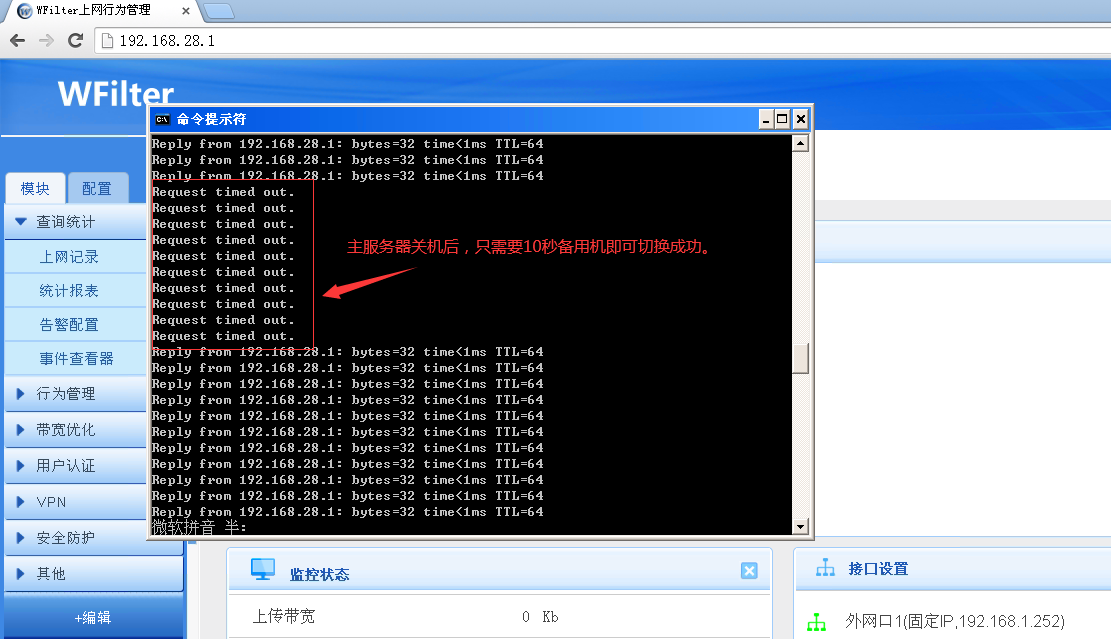

在实际测试中,当把主设备断电关机后,只需要等待10秒钟备份机即可上线,实现高效的双机热备切换。
