采用Dlink3226进行局域网监控

4.0

作者:

笨驴技术

主页:

http://www.imfirewall.com

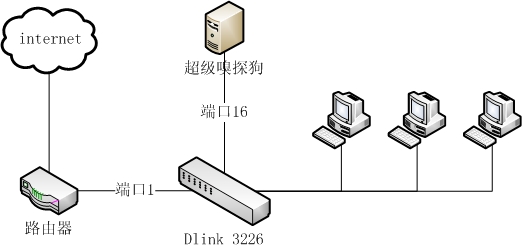

某公司，通过路由器上网，采用dlink3226做为核心交换机。网络结构图如下：

图 1

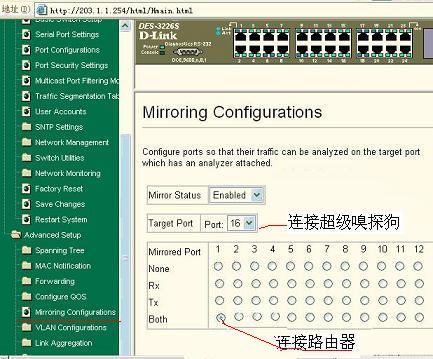

在本例中，直接在dlink3226上做端口镜像即可，dlink3226端口镜像的配置如下图：

图 2

如图所示，只需要把和路由器连接的端口（端口1）做为镜像的源端口和连接超级嗅探狗连接的端口（端口16）做为目的端口即可。

注意

1. 判断镜像是否成功请参考：如何判断镜像是否成功？
2. 镜像的源端口和目的端口只需和实际连接相一致即可，不一定是端口1和端口16。

更多部署用例，请参考：超级嗅探狗部署用例。
