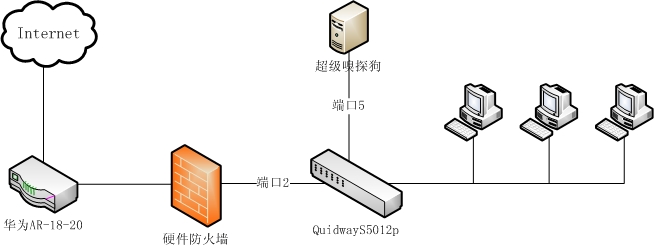

某政府机关光纤接入，采用华为AR-18-20作为宽带路由器，路由器后接硬件防火墙，采用华为QuidwayS5012p作为核心交换机， 如图所示：

图 1

QuidwayS5012p端口镜像配置步骤：

1. 将端口5配作目的端口

[Quidway]monitor-port GigabitEthernet 0/5

2. 将端口2配作镜像的源端口

[Quidway]mirroring-port GigabitEthernet 0/2

通过上述设置后，即可监控网络内的所有电脑的上网行为。

注意

1. 判断镜像是否成功请参考：如何判断镜像是否成功？
2. 镜像的源端口和目的端口只需和实际连接相一致即可，不一定是端口2和端口5。

更多部署用例，请参考：超级嗅探狗部署用例。
