H3C s5000交换机部署用例

4.0

作者:
笨驴技术
主页:
http://www.imfirewall.com

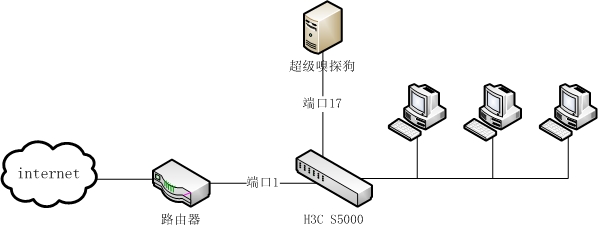

某公司,通过H3C s5000作为核心交换机上网,网络结构图如下:



图 1

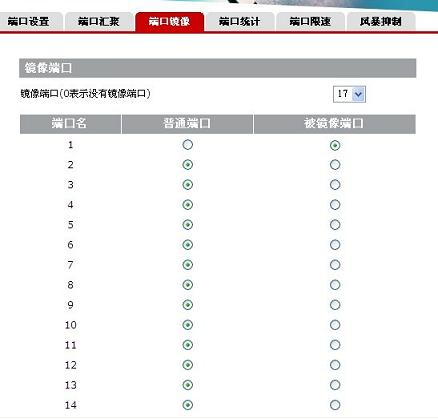

在本例中,直接在H3C s5000上做端口镜像即可,H3C s5000端口镜像的配置如下图:



图 2

如图所示,只需要把和路由器连接的端口1做为镜像的源端口和连接超级嗅探狗连接的端口17做为目的端口即可。

注意

  1. 判断镜像是否成功请参考:如何判断镜像是否成功?
  2. 镜像的源端口和目的端口只需和实际连接相一致即可,不一定是端口1和端口17。

更多部署用例,请参考:超级嗅探狗部署用例
