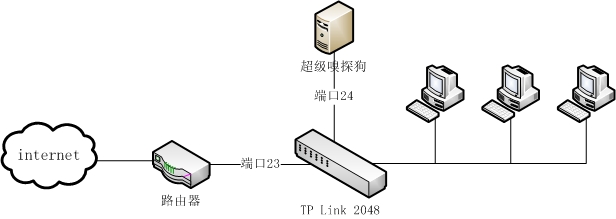

某网络环境,通过tplink 2048作为核心交换机上网,网络结构图如下:



图 1

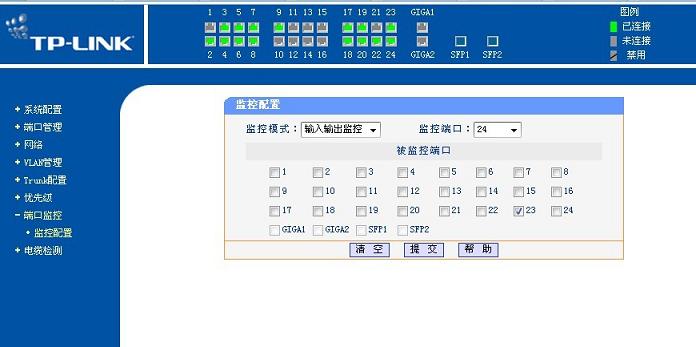

在本例中,直接在tplink 2048上做端口镜像即可,tplink 2048端口镜像的配置如下图:



图 2

如图所示,只需要把路由器接在做为镜像源端口的端口23上,把超级嗅探狗接在做为目的端口的端口24上即可实现监控。

注意

  1. 判断镜像是否成功请参考:如何判断镜像是否成功?
  2. 镜像的源端口和目的端口只需和实际连接相一致即可,不一定是端口23和端口24。
